同步发电机的工作原理是什么？

页面更新时间：2015-05-26 11:33

　　同步发电机是将机械能转换为交流电能的设备。它工作时既有电磁运动，又有机械运动，那么交流电能如何产生？

　　同步发电机的工作原理

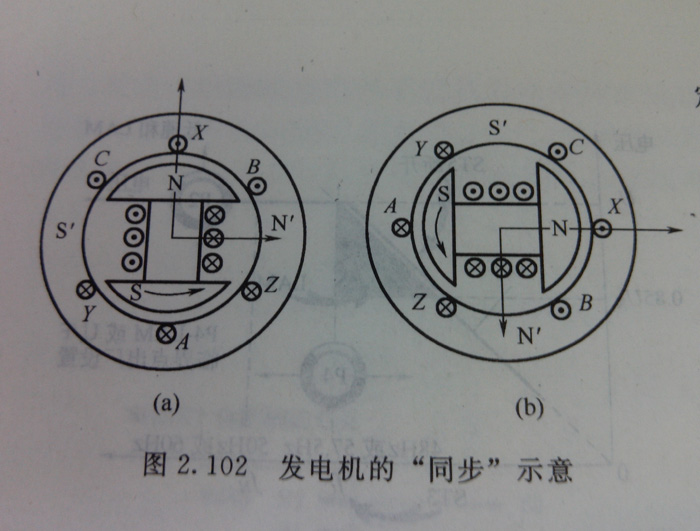

　　在设计同步发电机时，若适当选择磁极的形状，使得励磁绕组通直流电后，定子、转子之间的磁感应强度近似于按正弦规律分布。同步发电机所谓“同步”，就是说发电机的转子由发动机拖动旋转后，在定子和转子之间的气隙里便产生一个旋转磁场，这个旋转磁场是发电机的主磁场又称为转子磁场。当主磁场切割定子三相电枢绕组的线圈时，就会产生三相感应电势，接通负载后，在电枢绕组中流过感应电流，这个交变电流也在发电机的气隙中产生一个旋转磁场。这个旋转称为电枢磁场，又称为定子磁场。根据右手螺旋守则，电枢磁场的等效磁极N’S’，如图2.102（a）所示。当主磁场由发动机拖动旋转到一个新的位置时，电枢磁场的等效磁极N’S’也随之旋转到另一位置，如图2.102（b）所示。

　　由图2.102可知，主磁场被发电机拖动旋转时，它拉着电枢旋转，就像两块磁铁之间有相互吸引力一样。就是说发电机的转子带动电枢磁场以同一转速旋转，两者之间保持同步，故称为同步发电机。电枢磁场的转速称为同步转速。

　　由于定子三相绕组在空间的位置是对称的，彼此相差120°电角度，因此，定子绕组切割磁力线时，将产生对称三相感应电势，即

（2-22）

　　定子每相绕组感应电势的有效值为

（2-23）

　　如果将电枢绕组接成星形，并且接上三相对称负载后，在感应电势的作用下，电路中产生对称的三相电流，向负载输出交流电能。
