柴油发电机空气分配器的作用和启动阀有啥关系?
页面更新时间:2015-05-27 16:03
空气分配器的作用是按柴油发电机的故障顺序定时地将压缩空气分配到相应的气缸启动阀去。分配器体的外圆上有六个出气管接,分别与六个气缸的启动空气管连接。转轴5支承在分配体中间的铜套8上,其前端装有分配盘4,后端通过十字接头10,由凸轮带动。分配盘端面上有一个厂圆孔。启动时压缩空气从进气管接入分配器内,在空气压力的作用下,使分配盘紧靠分配器体。分配盘在凸轮轴的带动下转动,使长圆孔依次与六个出气管接连相同,压缩空气就按工作顺序定时送到气缸盖启动阀。 柴油发电机空气分配器的结构图如3.13

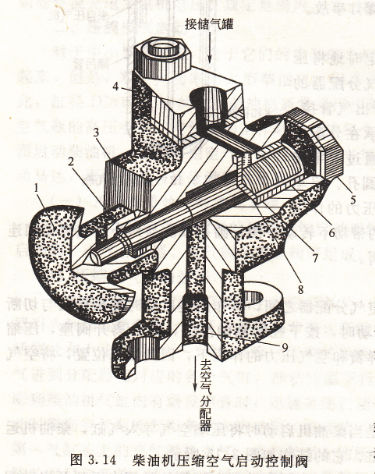

柴油发电机的启动控制阀启动控制阀又称为启动开关,装在空气瓶与空气分配器之间,其作用是启动时用来接通与切断压缩空气的通路,它结构图如3.14所示。启动时,按下控制阀之间的按钮,阀片离开阀座,压缩空气进入空气分配器内。松开按钮后,阀片在弹簧和空气压力的作用下,回到压力位置,将空气通路切断。
